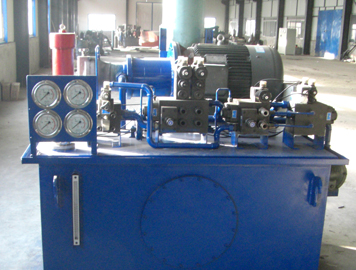

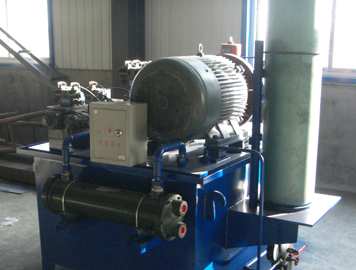

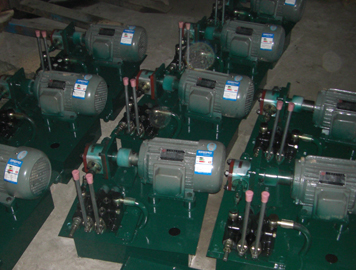

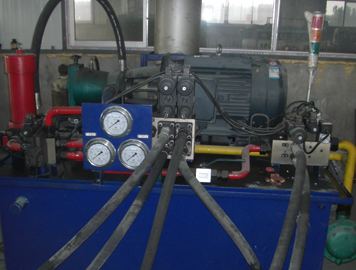

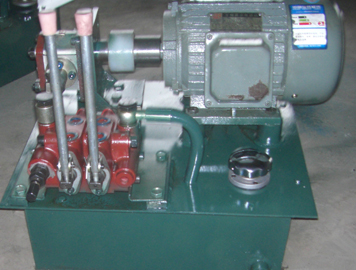

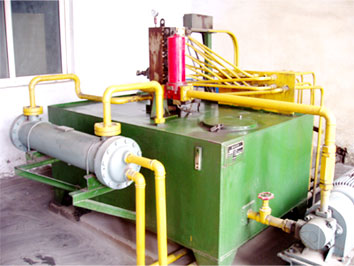

液壓站

一、液壓站組成及工作原理：

液壓站又稱液壓泵站，是獨立的液壓裝置，它按驅動裝置(主機)要求供油，并控制油流的方

向、壓力和流量，它適用于主機與液壓裝置可分離的各種液壓機械下。用戶購買后只要將液壓站與主機上的執行機構(油缸和油馬達)用油管相連，液壓機械即可實現各種規定的動作、工作循環。液壓站是由泵裝置、集成塊或閥組合、油箱、電氣盒組合而成。各部件功用如下：

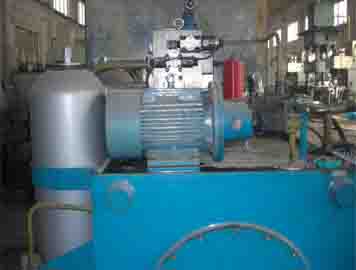

泵裝置——上裝有電機和油泵，它是液壓站的動力源，將機械能轉化為液壓油的動力能。

集成塊——是由液壓閥及通道體組合而成。它對液壓油實行方向、壓力、流量調節。

閥組合——是板式閥裝在立板上，板后管連接，與集成塊功能相同。

油 箱——是鋼板焊的半封閉容器，上還裝有濾油網、空氣濾清器等，它用來儲油、油的冷卻及過濾。

電器盒 ——分兩種形式。一種設置外接引線的端子板;一種是配置了全套控制電器。

液壓站的工作原理如下：電機帶動油泵旋轉，泵從油泵中吸油后打油，將機械能轉化為液壓油的壓力能，液壓油通過集成塊(或閥組合)被液壓閥實現了方向、壓力、流量調節后經外接管路傳

輸?shù)揭簤簷C械的油缸或油馬達中，從而控制了液動機方向的變換、力量的大小及速度的快慢，推動

各種液壓機械做功。

二、液壓站結構形式：

液壓站的結構形式，主要以泵裝置的結構形式、安裝位置及冷卻方式來區分，按泵裝置的機構

形式安裝位置可分三種：

1、上置立式：泵裝置立式安裝在油箱蓋板上，主要用于定量泵系統一思想

2、上置臥式：泵裝置臥式安裝在油箱蓋板上，主要用于變量泵系統，以便于流量調節。

3、旁置式：泵裝置臥式安裝在油箱旁單獨的基礎上，旁置式可裝備備用泵，主要用于油箱容量大250升，電機功率7.5千瓦以上的系統。

按站的冷卻方式可分為兩種：

1、自然冷卻：靠油箱本身與空氣熱交換冷卻，一般用于油箱容量小于250升的系統。

2、強迫冷卻：采取冷卻器進行強制冷卻，一般用于油箱容量大于250升的系統。
